ゼンマイ

ゼンマイの種類と特徴

種　類 特　徴 用　途

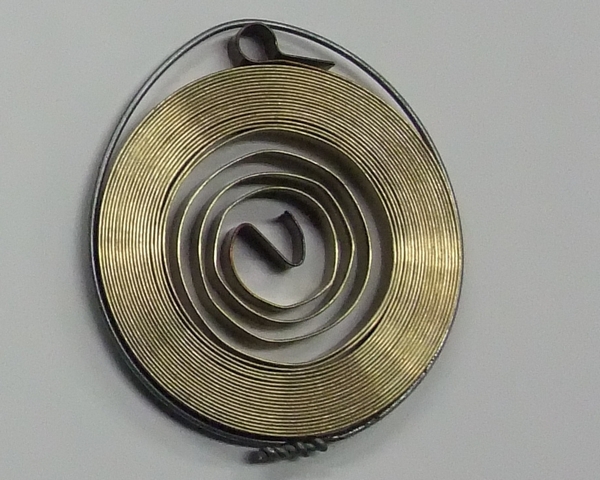

密着型

　巻き込み、巻き戻し時にトルク差が発生する。
　巻き取り動力。
　エネルギー蓄積。		 コードリール
ホースリール
シートベルト
各種紐リール
ドア開閉アシスト

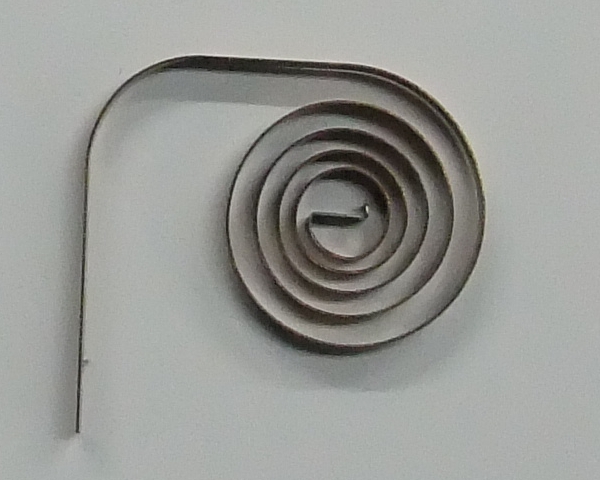

等ピッチ型

　巻き締め戻し回数が少ない。
　バネ定数が比例変化。
　エネルギー蓄積。
　角度とトルクが正確に比例。
　摩擦の影響がない。		 リクライニングシート
リターンスプリング
計測機器

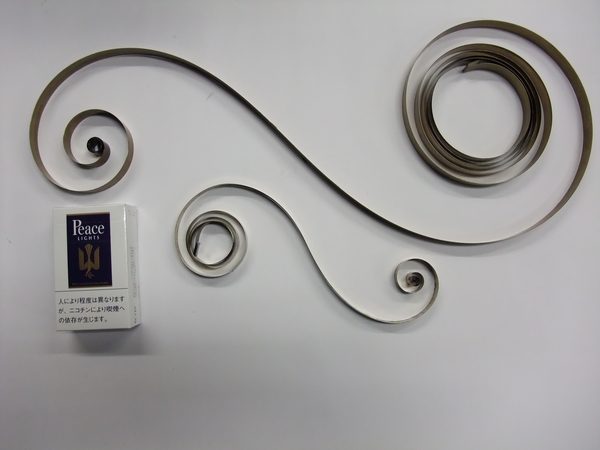

Ｓ字型

　有効回転数が多く取れる。
　1次巻き後2次巻き成形加工。
　回転数を多くとるための巻取りトルクアップ。 		コードリール
ホースリール
シートベルト
各種紐リール
ドア開閉アシスト

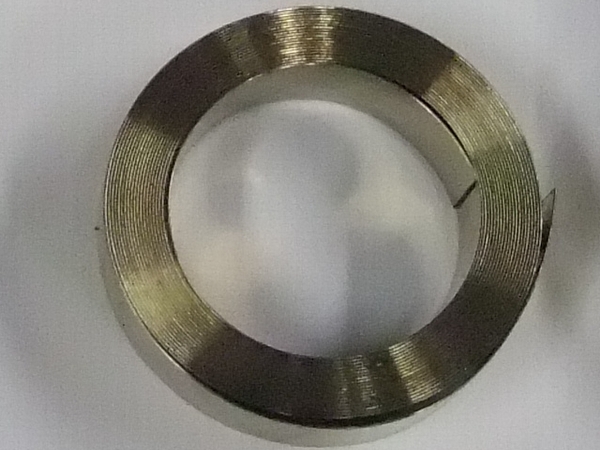

定トルク型

　回転数が多く取れる。
　一定荷重の引き出し。
　一定荷重の巻き込み。
　一定トルクの回転 。		 機材昇降用バランス
ツールバランス
自動販売品の送り出し
吊り下げ品バランス
器具備品バランス

ゼンマイの用途事例

Ｓ字型

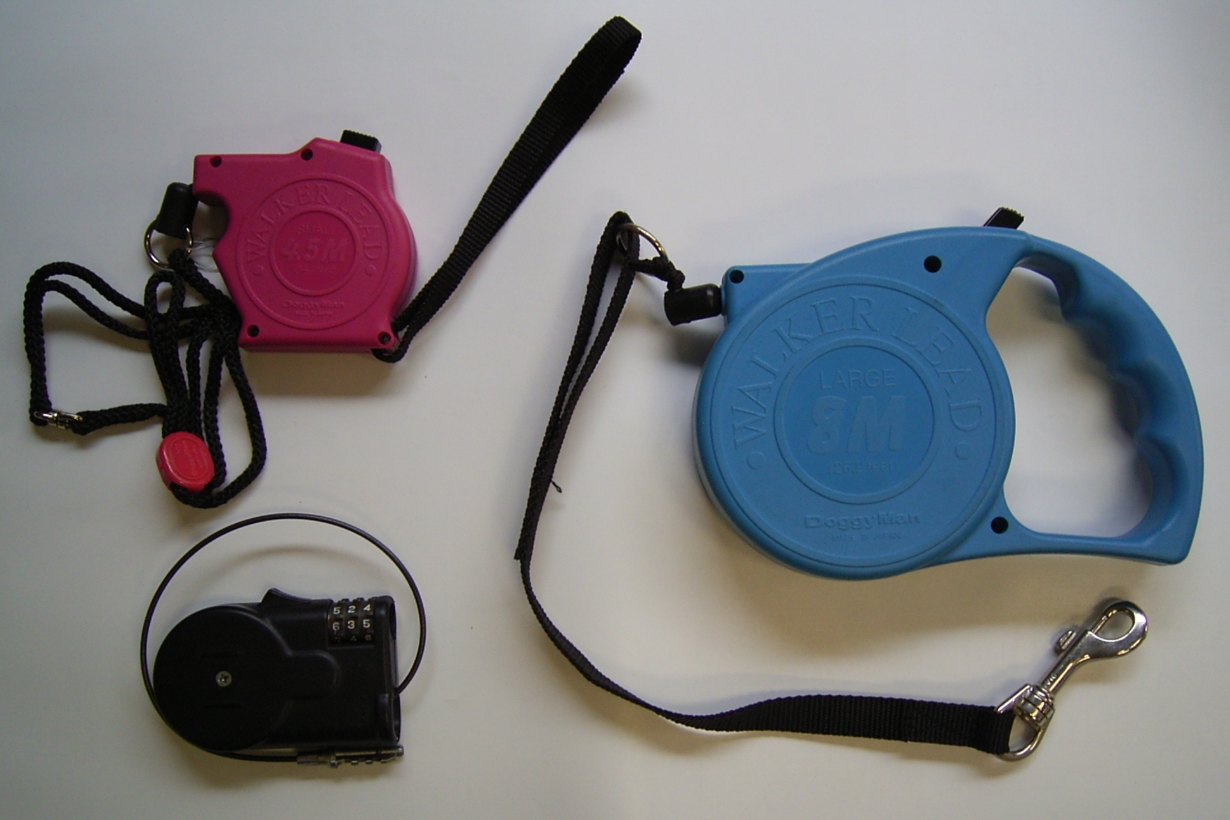

　自動巻取りドッグリード　盗難防止ワイヤーロック
